7L10-CC086F-SL10-4.00-TD

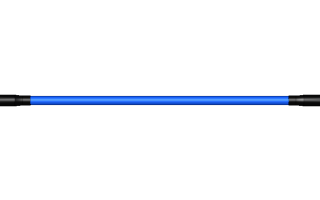

Cable Assembly .086 (CC086F) Hand-formable FEP Jacket
SMP Straight Plug (f)
SMPM VITA 67 Contact Straight Plug (f)
4.00 in Printed IL and VSWR Data
4.00 in
Assemblies are measured Reference Plane to Reference Plane
Specifications
| Electrical | Mechanical | ||
|---|---|---|---|
| Impedance (Ω) | 50 | Cable Minimum Bend Radius (in) | 0.125 |
| Effective Frequency (GHz) | 40 | Weight (lbs) | 0.005 |
| Max Frequency (GHz) | 40 | Max VSWR | 1.48:1 |
| Max Insertion Loss @ Max Frequency | 0.18974 | ||
Performance Data
| Sample Frequency (GHz) | Insertion Loss (dB) | Power Handling (W) |
|---|---|---|
| 0.5 GHz | N/A | N/A |
| 1 GHz | 0.13207 | 51.97 |
| 2 GHz | 0.18853 | 35.28 |
| 3 GHz | 0.23259 | 28.81 |
| 4 GHz | 0.27027 | 24.95 |
| 6 GHz | 0.33439 | 20.37 |
| 8 GHz | 0.38943 | 17.64 |
| 11 GHz | 0.46163 | 15.04 |
| 12 GHz | 0.48371 | 14.40 |
| 18 GHz | 0.60256 | 11.43 |
| 26.5 GHz | 0.74542 | 9.08 |
| 32 GHz | 0.82802 | 8.24 |
| 40 GHz | 0.93871 | 7.11 |
